Interruttore Magnetotermico Differenziale 25A 300mA (0,3A) Tipo A Curva C RCBO 2 Moduli 1P+N 6kA | ELMARK 40023A

Interruttore Magnetotermico Differenziale 25A 300mA Tipo A Curva C

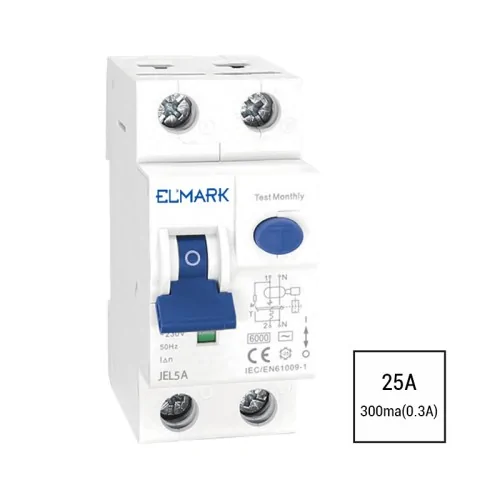

L'interruttore magnetotermico differenziale 25A 300mA (0,3A) tipo A ELMARK 40023A è un RCBO pensato per la protezione generale dell'impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.

Con una portata di 25A (circa 5.7 kW a 230V), questo dispositivo è ideale per proteggere quadri generali, montanti e linee principali in appartamenti, uffici e locali commerciali.

Il tipo A rileva anche le correnti pulsanti generate da forni a induzione, elettrodomestici con elettronica di potenza e inverter, mentre la curva C tollera i picchi di corrente all'avvio di resistenze e motori. L'installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.

Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.

Quando Usare un Interruttore Magnetotermico Differenziale 25A 300mA

Il magnetotermico differenziale 25A 300mA ha applicazioni specifiche in impianti strutturati:

Quadri generali appartamento – Come interruttore generale a monte dei 30mA delle singole linee, garantisce selettività e protezione antincendio per tutto l'impianto fino a 5.7 kW.

Montanti condominiali – Protegge la linea che dal contatore sale all'appartamento, dove non serve protezione 30mA ma è richiesta protezione differenziale generale.

Sottoquadri cucine professionali – Alimentazione di quadri dedicati a forni, friggitrici e attrezzature di cottura in ristoranti e pizzerie.

Linee dorsali industriali – Protezione di linee che alimentano gruppi di utenze in capannoni, magazzini e laboratori.

Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.

Differenza tra 30mA e 300mA

30mA (0,03A) = Salvavita – Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali secondo la norma CEI 64-8.

300mA (0,3A) = Protezione generale/antincendio – NON protegge le persone (la soglia è troppo alta). Protegge l'impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell'impianto o per linee non accessibili.

Installazione nel Quadro Elettrico

L'interruttore magnetotermico differenziale 25A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall'alto ed escono dal basso.

Il cavo deve essere dimensionato per almeno 25A (sezione minima 4mm²). Viene tipicamente posizionato subito dopo il contatore o come protezione di linee dorsali. Il pulsante di test va premuto periodicamente.

L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.

Domande Frequenti

Cerchi la protezione persone? Consulta i magnetotermici differenziali 30mA.

Hai poco spazio nel quadro? Scopri gli interruttori magnetotermici differenziali da 1 modulo che occupano solo 18mm.
