Interruttore Magnetotermico Differenziale 20A 300mA (0,3A) Tipo A Curva C RCBO 2 Moduli 1P+N 6kA | ELMARK 40019A

Interruttore Magnetotermico Differenziale 20A 300mA Tipo A Curva C

L'interruttore magnetotermico differenziale 20A 300mA (0,3A) tipo A ELMARK 40019A è un RCBO pensato per la protezione generale dell'impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.

Con una portata di 20A (circa 4.6 kW a 230V), questo dispositivo è ideale per proteggere sottoquadri importanti, linee principali e circuiti dedicati in ambito terziario e industriale leggero.

Il tipo A rileva anche le correnti pulsanti generate da inverter, climatizzatori e pompe di calore moderne, mentre la curva C tollera i picchi di corrente all'avvio di compressori e motori. L'installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.

Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.

Quando Usare un Interruttore Magnetotermico Differenziale 20A 300mA

Il magnetotermico differenziale 20A 300mA ha applicazioni specifiche in impianti strutturati:

Linee climatizzazione terziario – Protegge la linea che alimenta più unità di climatizzazione in uffici o negozi, dove la protezione 30mA non è richiesta sui circuiti di alimentazione delle macchine esterne.

Sottoquadri importanti – Alimentazione di quadri secondari fino a 4.6 kW garantendo selettività con i 30mA installati a valle sui circuiti terminali.

Pompe e motori – Circuiti dedicati a pompe di circolazione, estrattori e ventilatori industriali dove non c'è contatto diretto con le persone.

Protezione antincendio – La normativa CEI 64-8 richiede in alcuni casi una protezione differenziale ≤300mA per prevenire incendi da correnti di dispersione elevate.

Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.

Differenza tra 30mA e 300mA

30mA (0,03A) = Salvavita – Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali secondo la norma CEI 64-8.

300mA (0,3A) = Protezione generale/antincendio – NON protegge le persone (la soglia è troppo alta). Protegge l'impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell'impianto o per linee non accessibili.

Installazione nel Quadro Elettrico

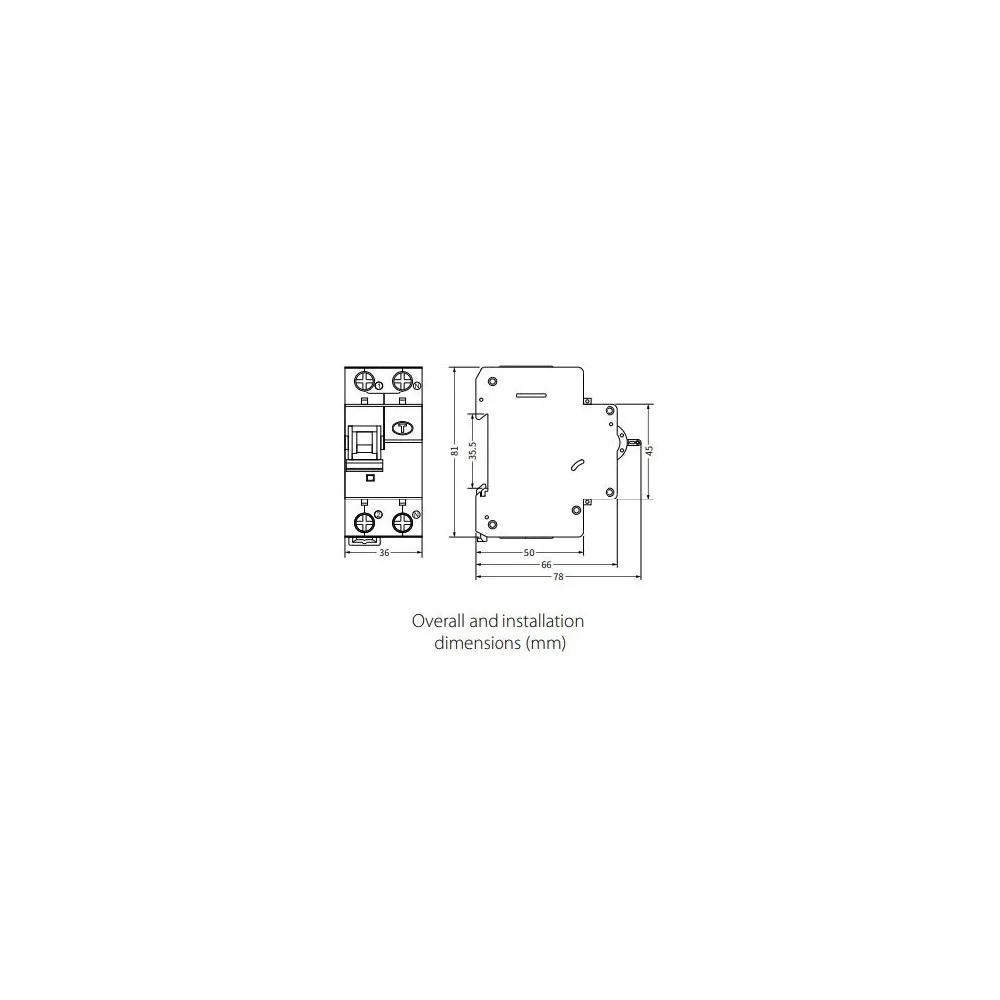

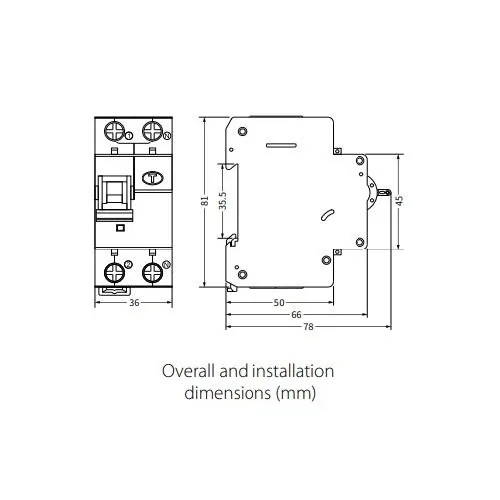

L'interruttore magnetotermico differenziale 20A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall'alto ed escono dal basso.

Il cavo deve essere dimensionato per almeno 20A (sezione minima 2.5mm², consigliata 4mm² per tratte lunghe). Il pulsante di test va premuto periodicamente per verificare il corretto funzionamento.

L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.

Domande Frequenti

Cerchi la protezione persone? Consulta i magnetotermici differenziali 30mA.

Hai poco spazio nel quadro? Scopri gli interruttori magnetotermici differenziali da 1 modulo che occupano solo 18mm.
