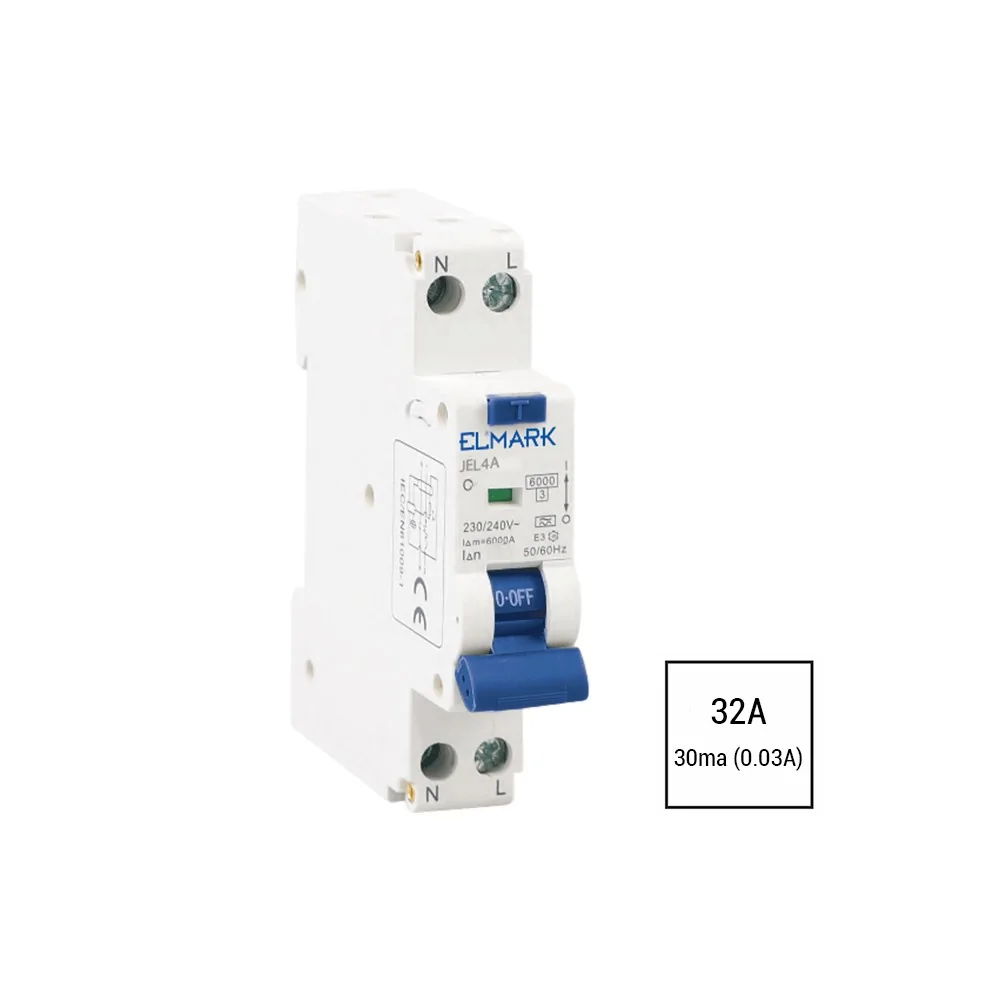

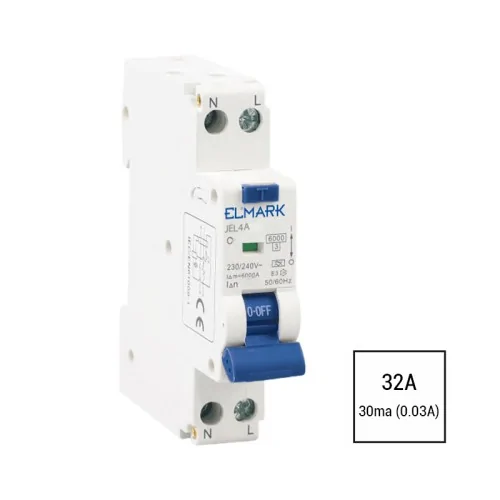

Interruttore Magnetotermico Differenziale 32A 30mA (0,03A) Tipo A Curva C RCBO 1 Modulo 1P+N 6kA | ELMARK 40505A

Interruttore Magnetotermico Differenziale 32A 30mA 1 Modulo Tipo A Curva C

L'interruttore magnetotermico differenziale 32A 30mA (0,03A) tipo A ELMARK 40505A è un RCBO compatto che occupa solo 1 modulo DIN (18mm). Combina in un unico dispositivo salvaspazio la protezione differenziale (salvavita), magnetica (cortocircuiti) e termica (sovraccarichi).

Con una portata di 32A a 230V, questo dispositivo può proteggere carichi fino a circa 7.4 kW. È l'amperaggio ideale per i carichi monofase più potenti e per le linee generali. La sensibilità di 30mA garantisce la protezione delle persone dalle scosse elettriche.

Il tipo A rileva sia le correnti alternate sinusoidali che le correnti pulsanti unidirezionali generate dagli inverter dei piani a induzione e delle wallbox. La curva C tollera i picchi di inserzione.

Questo modello è di tipo elettronico, il che significa che richiede la presenza della tensione di rete per funzionare. Per applicazioni dove è necessaria la protezione anche in assenza di tensione, considera i modelli elettromagnetici.

Quando Usare un Magnetotermico Differenziale 32A 1 Modulo

Il magnetotermico differenziale 32A 1 modulo è la scelta per i carichi monofase più impegnativi:

Piano cottura a induzione – I piani a induzione potenti (6-7 kW) richiedono una protezione da 32A. Il tipo A è essenziale per rilevare le correnti pulsanti degli inverter.

Wallbox auto elettrica – Le colonnine di ricarica domestiche monofase fino a 7 kW necessitano di protezione 32A tipo A per le correnti generate dal caricatore.

Linea generale appartamento – Come interruttore generale per appartamenti con contratto da 6 kW, protegge l'intera abitazione in 1 solo modulo.

Pompa di calore monofase potente – Pompe di calore aria-acqua monofase di media potenza per riscaldamento e ACS.

Per il massimo amperaggio monofase consulta il modello da 40A.

Vantaggi del Formato 1 Modulo

Il formato da 1 modulo (18mm) offre vantaggi concreti rispetto ai classici RCBO da 2 moduli:

Risparmio spazio 50% – Occupa la metà dello spazio, permettendo di proteggere più circuiti nello stesso quadro.

Stessa protezione – Offre identica protezione differenziale 30mA tipo A, magnetica e termica dei modelli più grandi.

Generale compatto – Permette di avere un interruttore generale potente senza sacrificare spazio per altre protezioni.

Installazione nel Quadro Elettrico

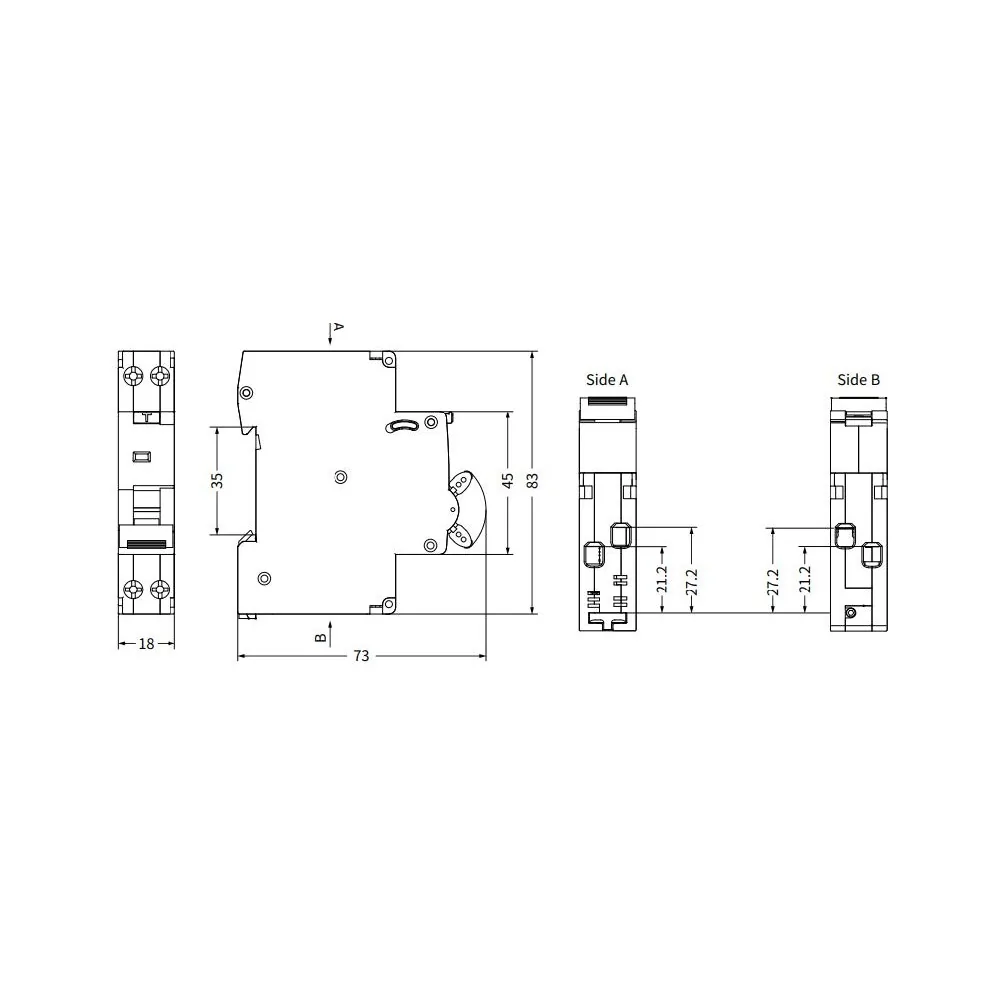

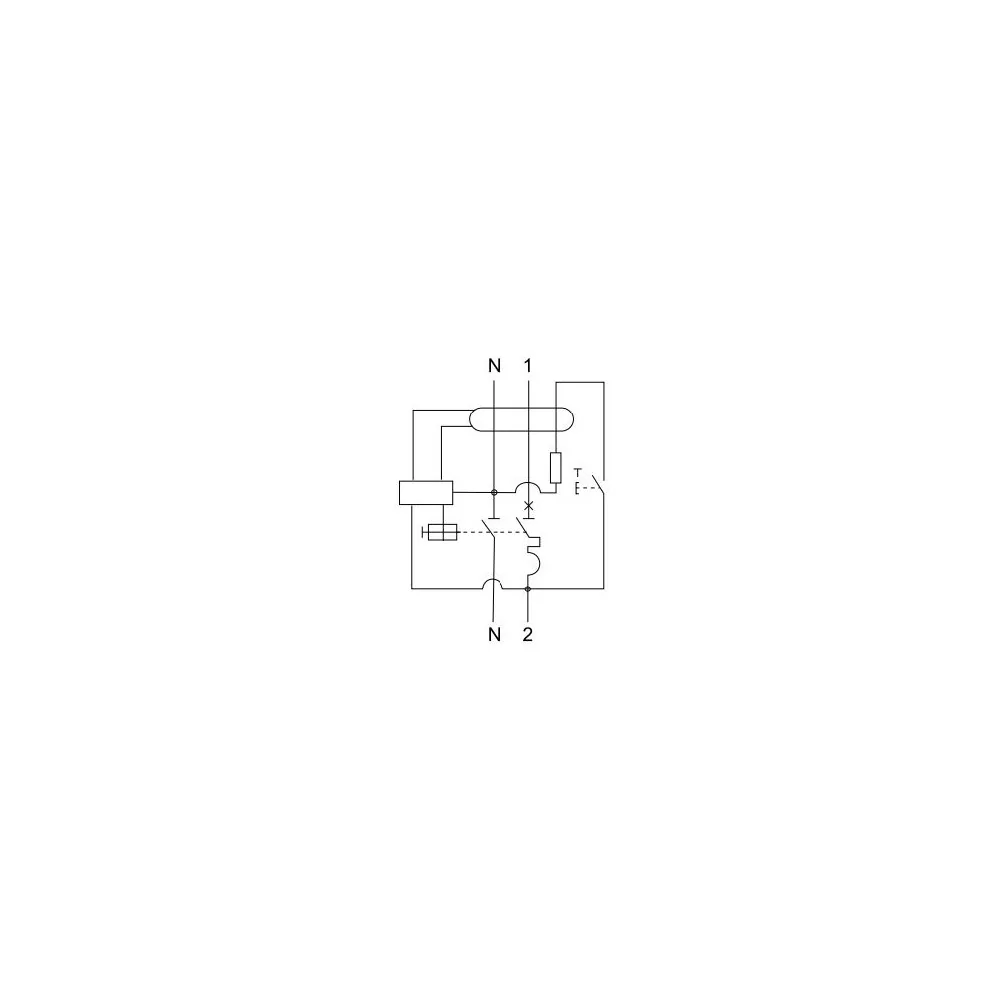

L'interruttore magnetotermico differenziale 32A 1 modulo si monta su guida DIN da 35mm e occupa solo 18mm di larghezza. Il collegamento è 1P+N: fase (L) e neutro (N) entrano dall'alto ed escono dal basso.

I cavi devono essere dimensionati per almeno 32A (sezione minima 6mm²). L'impianto deve avere il conduttore di protezione (PE) separato dal neutro. Il pulsante di test va premuto periodicamente.

L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per maggiori informazioni sui magnetotermici differenziali da 2 moduli consulta la categoria dedicata.

Domande Frequenti

Cerchi amperaggi diversi? Scopri tutta la gamma di magnetotermici differenziali 1 modulo.

Hai più spazio nel quadro? Consulta i magnetotermici differenziali da 2 moduli.
