Interruttore Magnetotermico Differenziale 25A 30mA (0,03A) Tipo A Curva C RCBO 1 Modulo 1P+N 6kA | ELMARK 40504A

Interruttore Magnetotermico Differenziale 25A 30mA 1 Modulo Tipo A Curva C

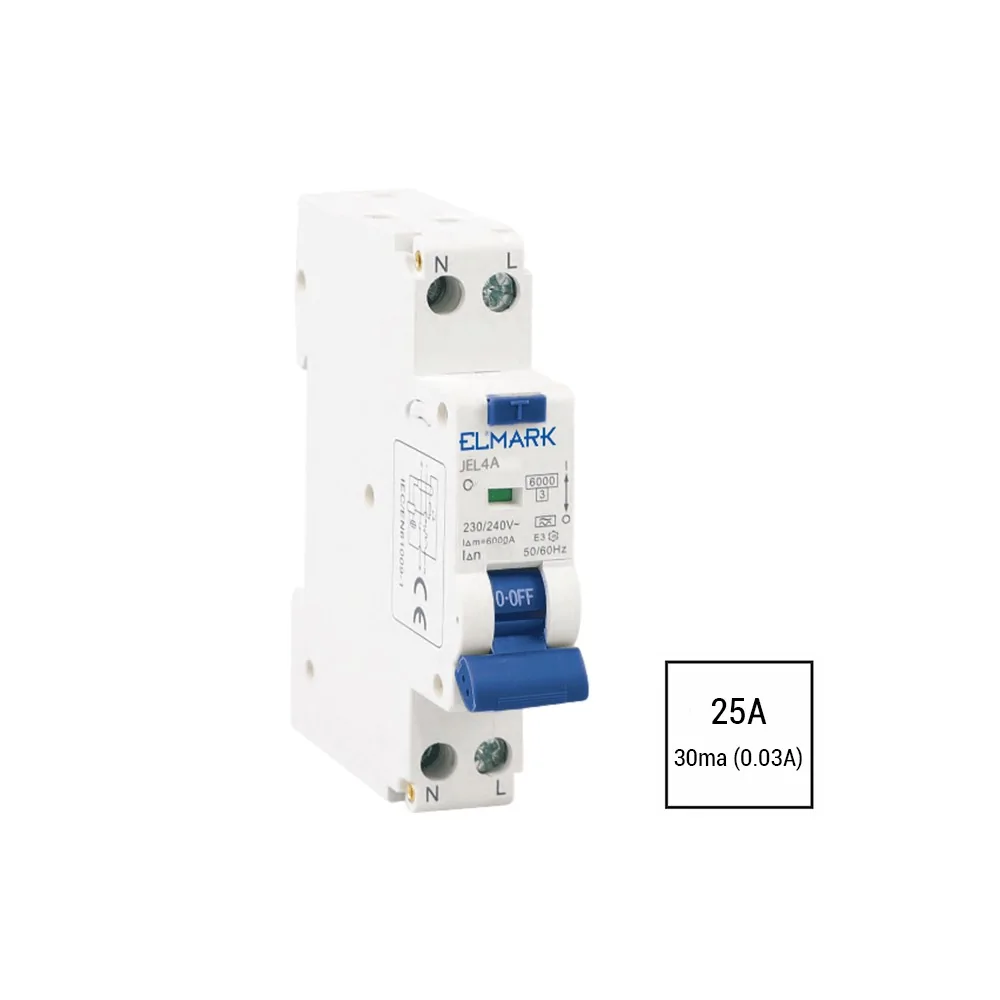

L'interruttore magnetotermico differenziale 25A 30mA (0,03A) tipo A ELMARK 40504A è un RCBO compatto che occupa solo 1 modulo DIN (18mm). Combina in un unico dispositivo salvaspazio la protezione differenziale (salvavita), magnetica (cortocircuiti) e termica (sovraccarichi).

Con una portata di 25A a 230V, questo dispositivo può proteggere carichi fino a circa 5.7 kW. È l'amperaggio ideale per elettrodomestici potenti con inverter che richiedono protezione tipo A. La sensibilità di 30mA garantisce la protezione delle persone dalle scosse elettriche.

Il tipo A rileva sia le correnti alternate sinusoidali che le correnti pulsanti unidirezionali generate dagli inverter dei climatizzatori e delle pompe di calore. La curva C tollera i picchi di inserzione dei compressori.

Questo modello è di tipo elettronico, il che significa che richiede la presenza della tensione di rete per funzionare. Per applicazioni dove è necessaria la protezione anche in assenza di tensione, considera i modelli elettromagnetici.

Quando Usare un Magnetotermico Differenziale 25A 1 Modulo

Il magnetotermico differenziale 25A 1 modulo è la scelta ideale per carichi con inverter:

Climatizzatore monofase – I condizionatori moderni con inverter fino a 18000 BTU richiedono protezione tipo A e un amperaggio adeguato. Il 25A offre il margine necessario.

Pompa di calore aria-aria – Le pompe di calore monofase per riscaldamento e raffrescamento di singole stanze o piccoli appartamenti.

Piano cottura a induzione – Piani a induzione di media potenza (4-5 kW) possono essere protetti con un 25A dedicato.

Linea generale piccolo appartamento – Come protezione generale per monolocali e bilocali con contratto da 4.5 kW.

Per carichi ancora più pesanti consulta i modelli da 32A o 40A.

Vantaggi del Formato 1 Modulo

Il formato da 1 modulo (18mm) offre vantaggi concreti rispetto ai classici RCBO da 2 moduli:

Risparmio spazio 50% – Occupa la metà dello spazio, permettendo di proteggere più circuiti nello stesso quadro.

Stessa protezione – Offre identica protezione differenziale 30mA tipo A, magnetica e termica dei modelli più grandi.

Climatizzatore dedicato – Permette di avere un RCBO dedicato per ogni split senza riempire il quadro.

Installazione nel Quadro Elettrico

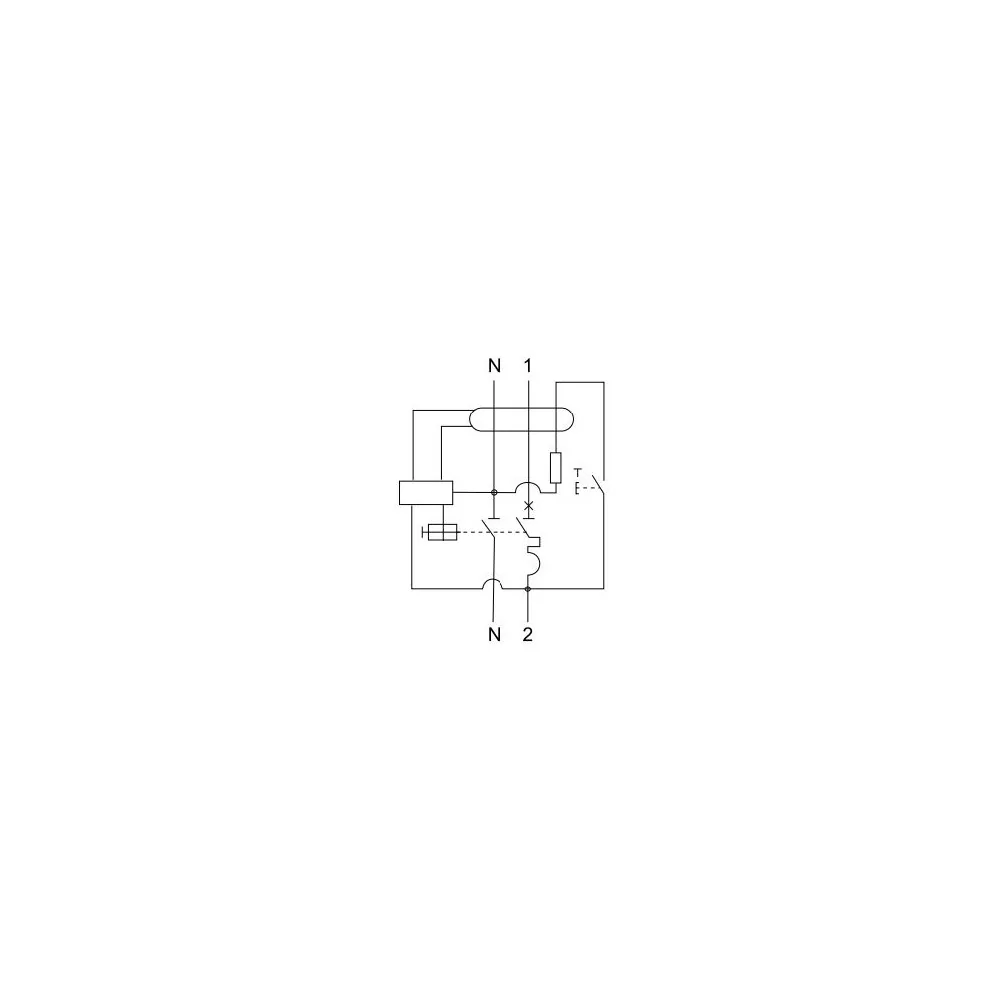

L'interruttore magnetotermico differenziale 25A 1 modulo si monta su guida DIN da 35mm e occupa solo 18mm di larghezza. Il collegamento è 1P+N: fase (L) e neutro (N) entrano dall'alto ed escono dal basso.

I cavi devono essere dimensionati per almeno 25A (sezione minima 4mm²). L'impianto deve avere il conduttore di protezione (PE) separato dal neutro. Il pulsante di test va premuto periodicamente.

L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per maggiori informazioni sui magnetotermici differenziali da 2 moduli consulta la categoria dedicata.
