Rilevatore di Fumo 220V Cablato: Quando Uno Rileva Fumo, Suonano Tutti

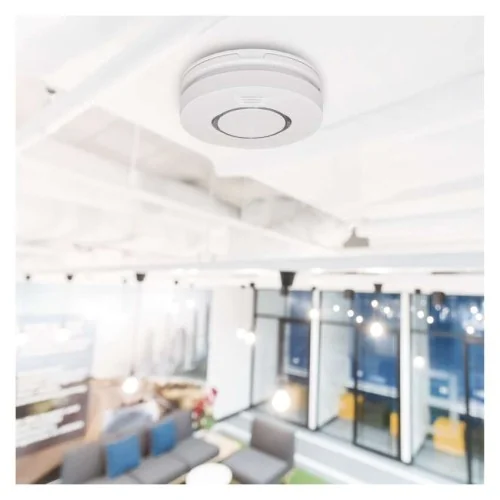

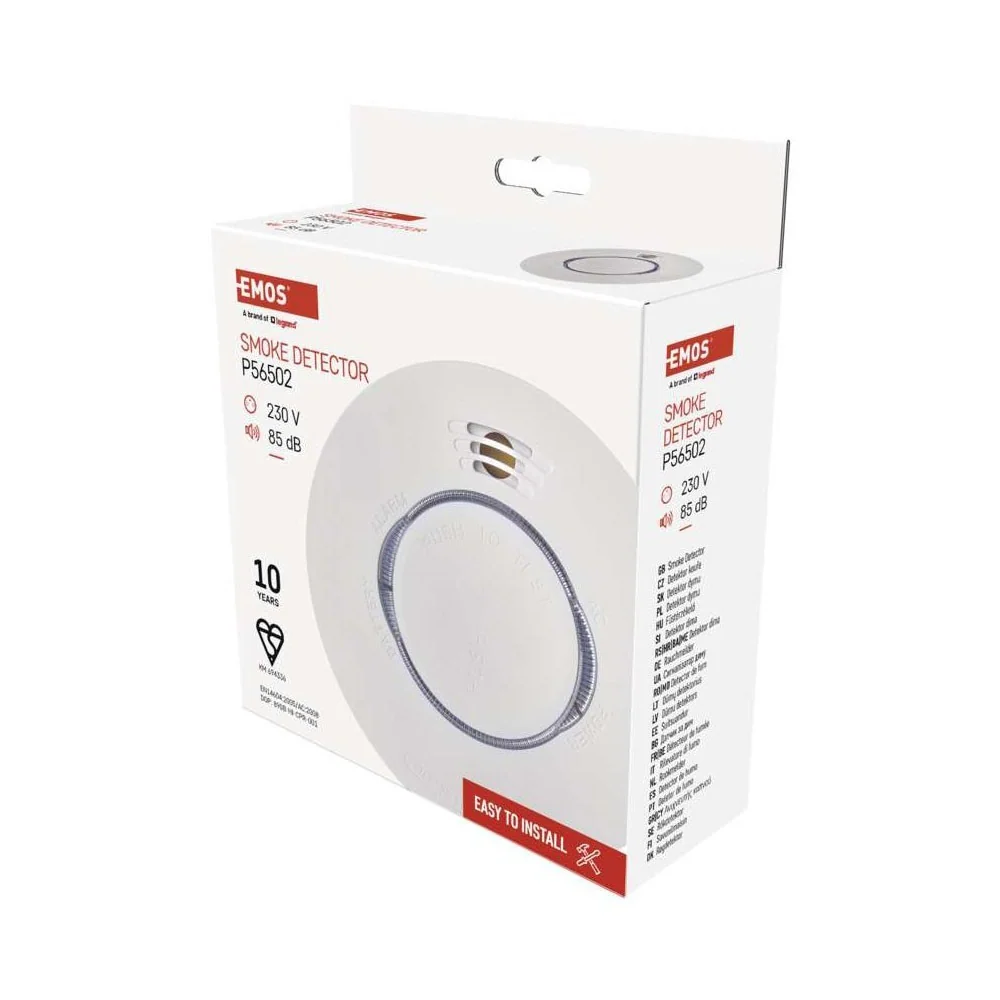

In edifici grandi, condomini, alberghi e strutture commerciali, i rilevatori a batteria non sono sufficienti. Serve un sistema professionale con rilevatore di fumo 220V e interconnessione cablata. Il modello EMOS TSS890B-HI (codice P56502) permette di collegare fino a 40 rilevatori su un singolo circuito lungo massimo 150 metri. Quando un rilevatore rileva fumo, tutti gli altri suonano contemporaneamente a 85dB.
Rilevatore di Fumo 220V con Backup Batteria
Il rilevatore di fumo 220V si collega alla rete elettrica 220-240V / 50-60Hz tramite cablaggio fisso. In caso di blackout, la batteria 9V di backup (inclusa, durata circa 5 anni) garantisce il funzionamento continuo. Il LED verde acceso fisso indica che l'alimentazione di rete è attiva.
Come Collegare i Rilevatori di Fumo 220V tra Loro

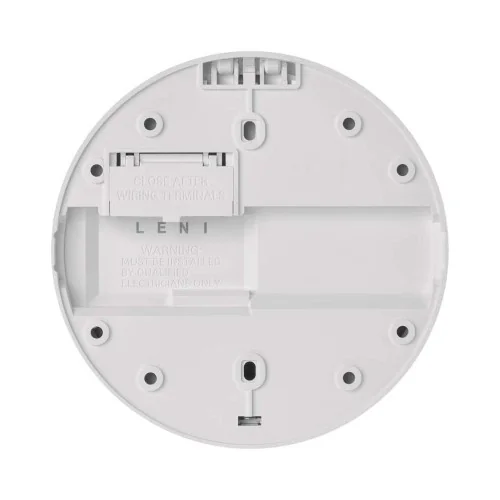

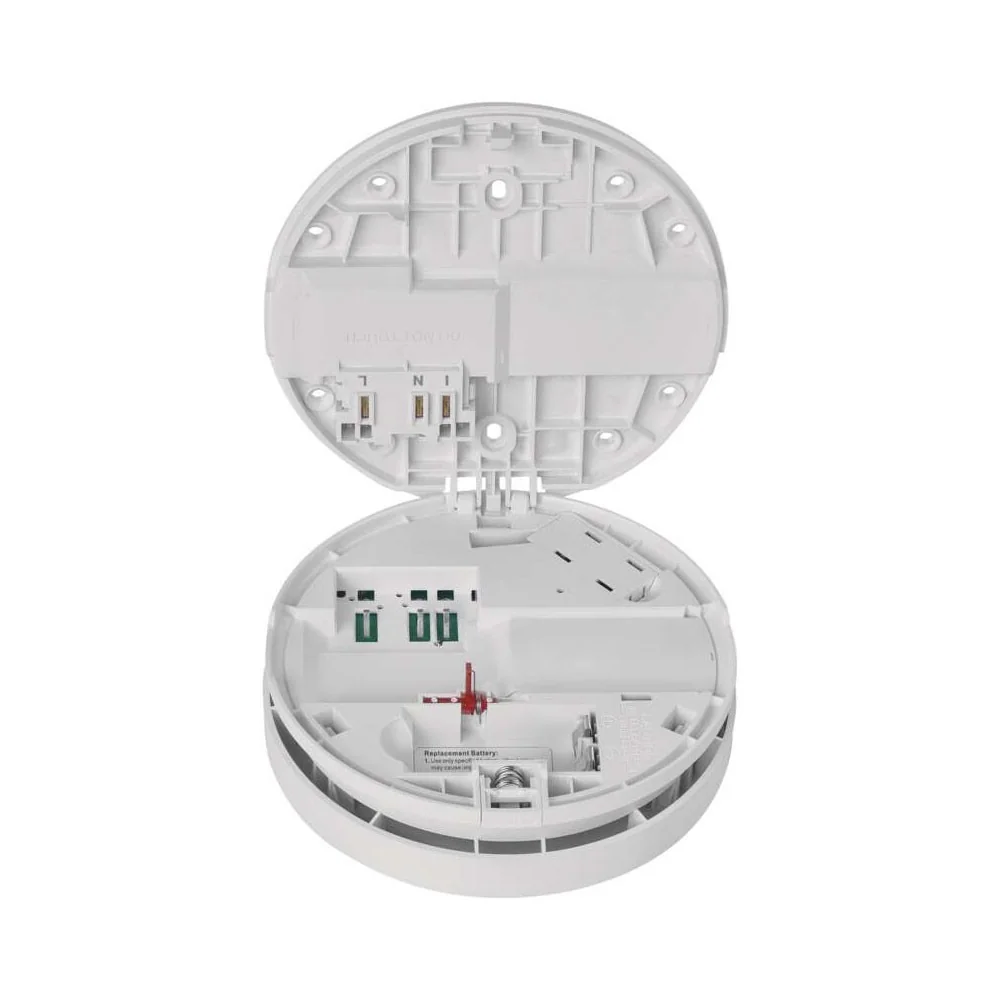

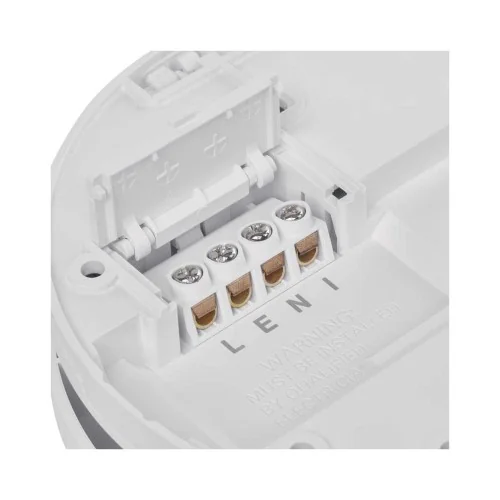

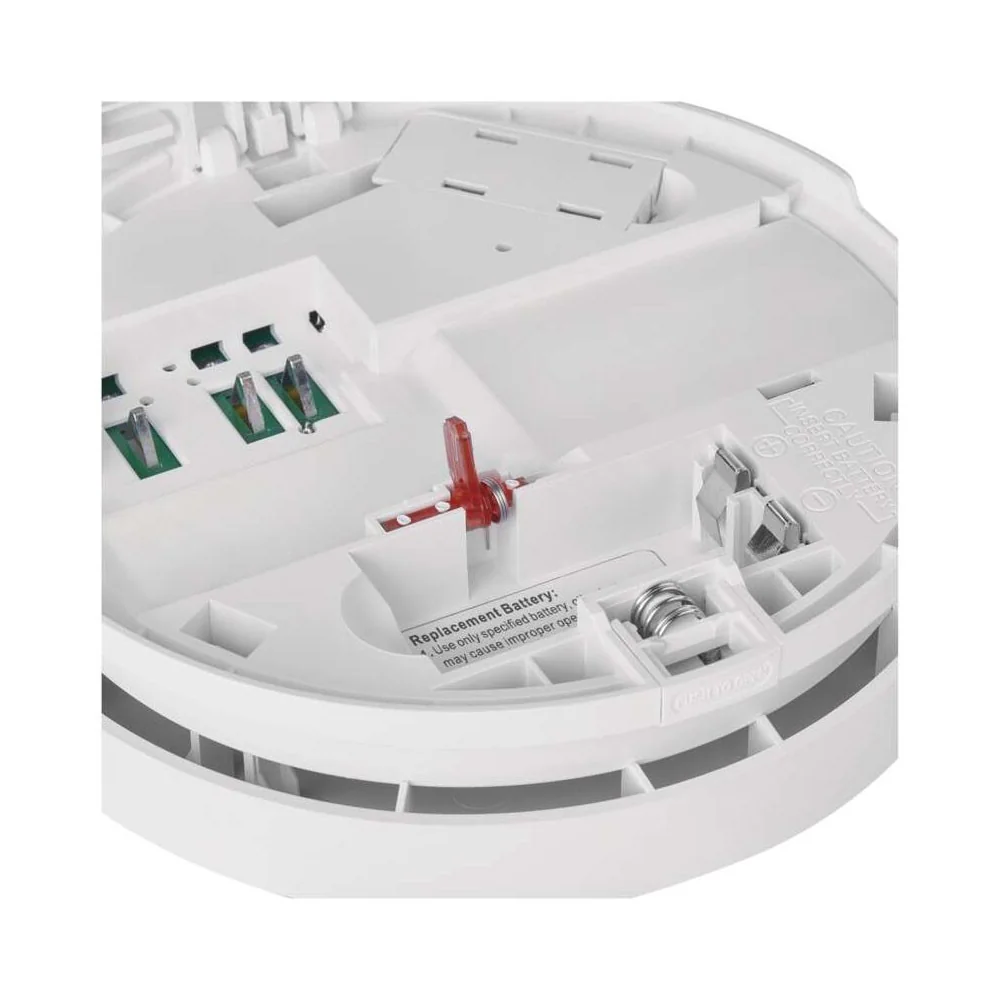

L'interconnessione cablata utilizza 4 terminali sul retro del rilevatore:
• L = Fase (linea)
• N = Neutro
• E = Terra
• I = Interconnect (filo che collega i rilevatori tra loro)
Per collegare più rilevatori, basta collegare il terminale "I" (Interconnect) di ogni dispositivo in serie. Si consiglia l'uso di cavo CYKY a 3 fili piatto. Un singolo circuito può avere massimo 40 dispositivi collegati su una lunghezza massima di 150 metri.
Importante: l'installazione deve essere eseguita da un elettricista qualificato. Spegnere sempre l'alimentazione prima di lavorare sui collegamenti!

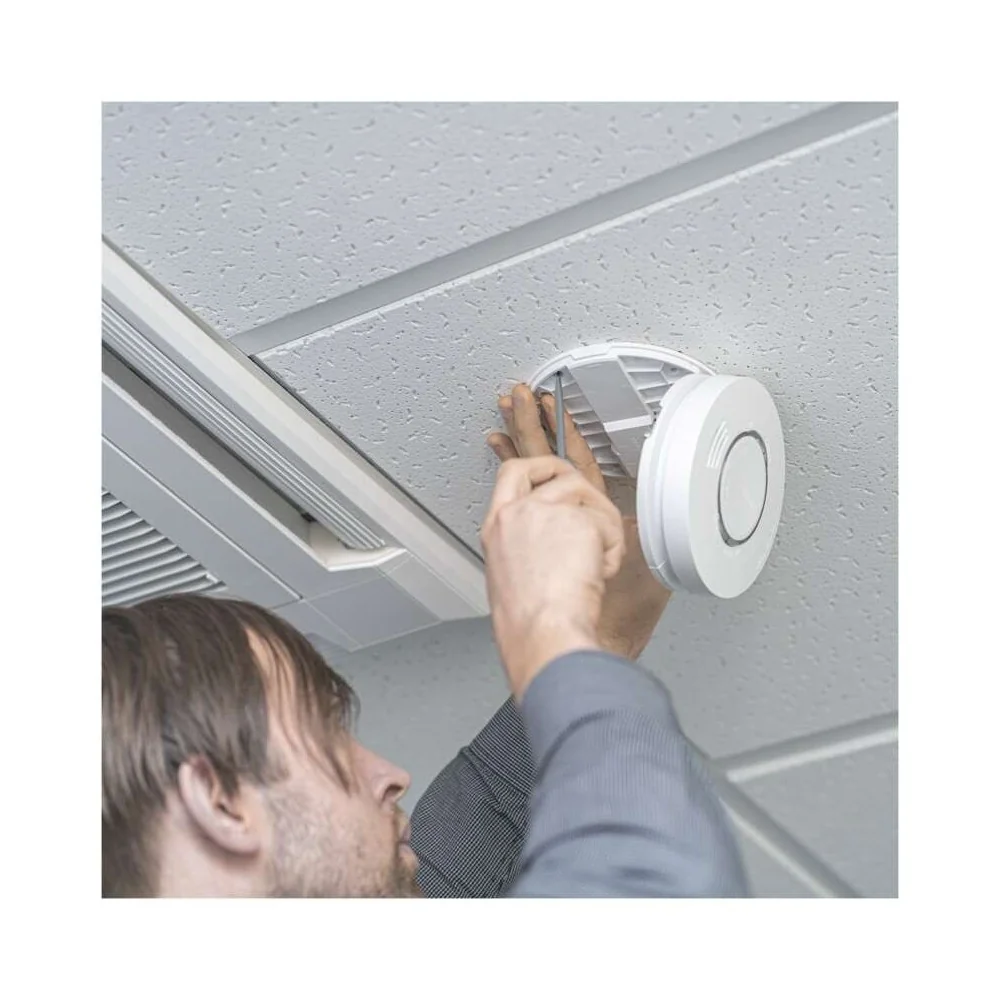

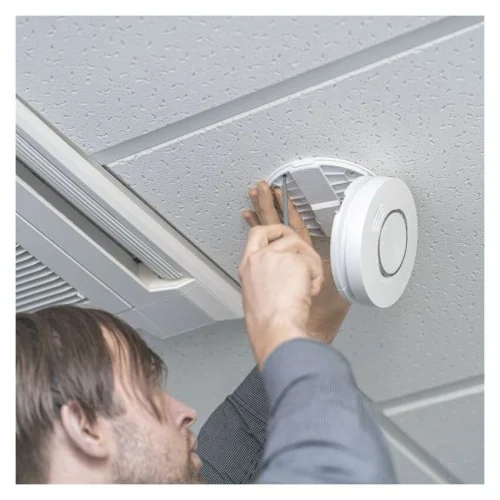

Procedura di Installazione
1. Spegni l'alimentazione dal quadro elettrico

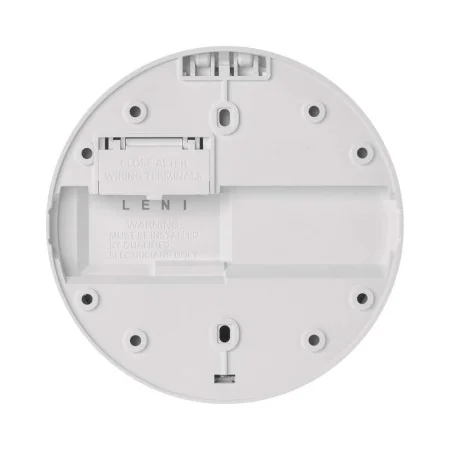

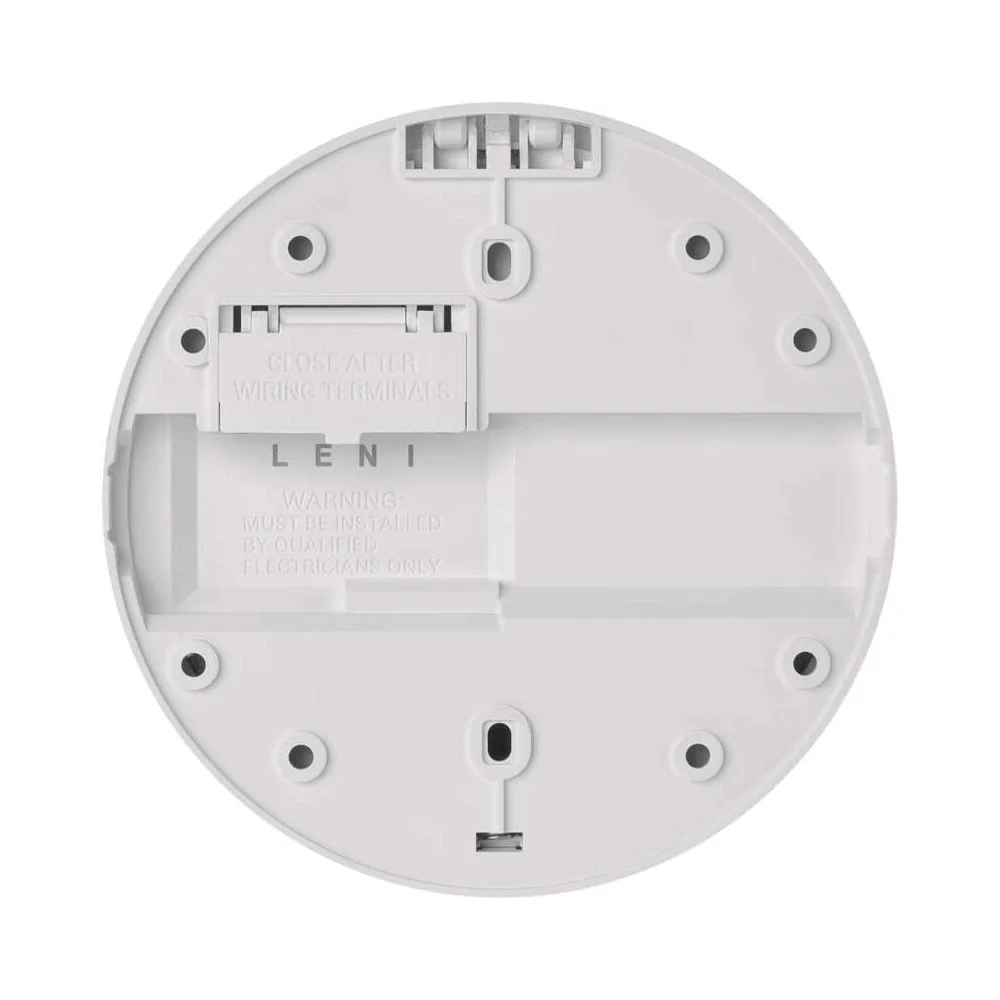

2. Rimuovi il coperchio posteriore del rilevatore
3. Segna i punti per i fori (distanza 81 mm)

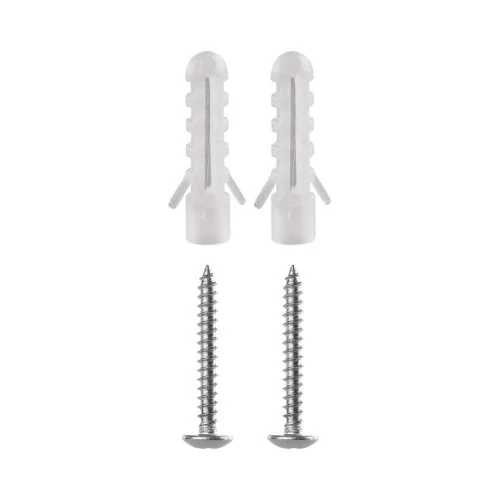

4. Fora il soffitto con punta da 5 mm, inserisci i tasselli
5. Collega i fili ai terminali (L, N, E, I) secondo lo schema
6. Chiudi il coperchio terminali e fissa la base con le viti
7. Inserisci la batteria 9V di backup (solo alcalina, mai ricaricabile)
8. Monta il rilevatore sulla base ruotandolo
9. Riattiva l'alimentazione e verifica: LED verde fisso = OK

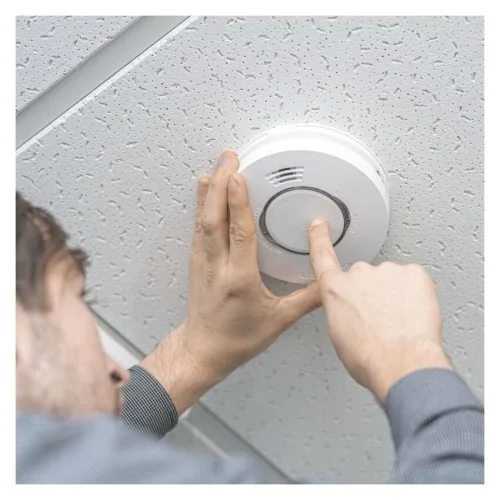

10. Esegui il test tenendo premuto il pulsante TEST

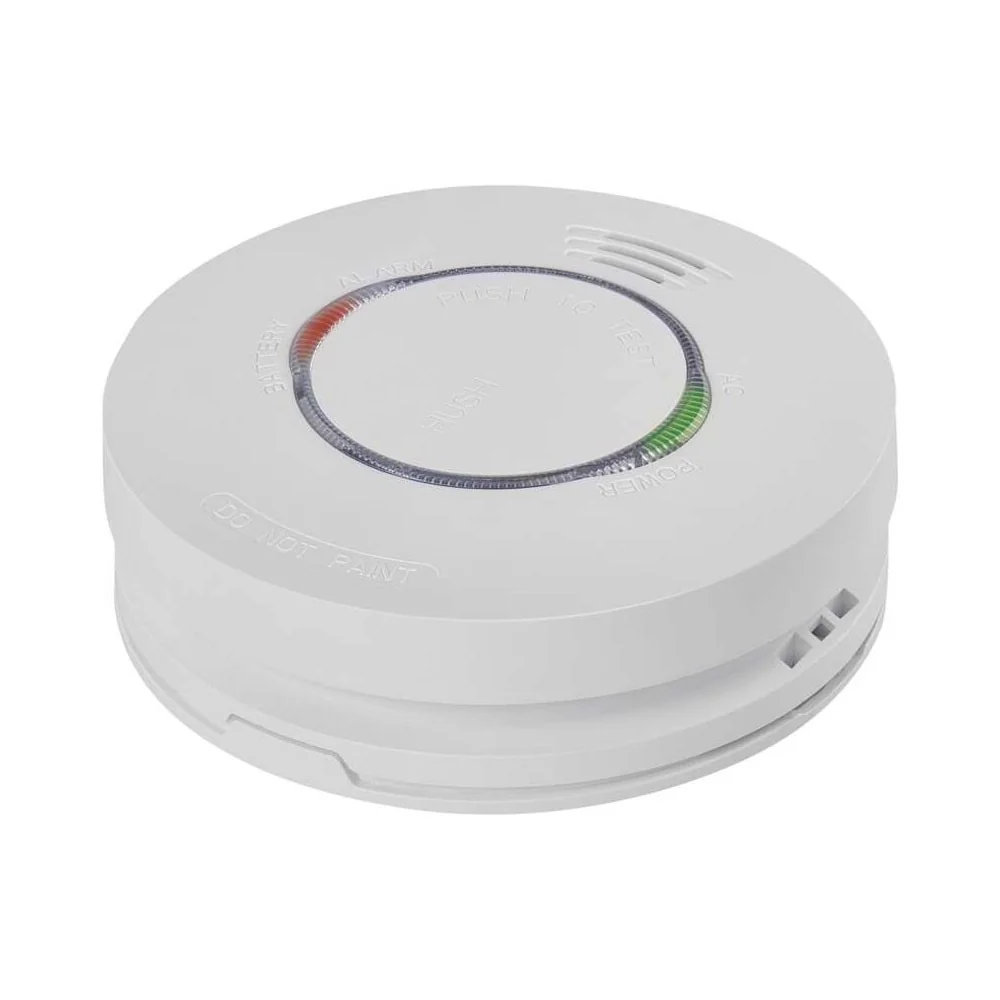

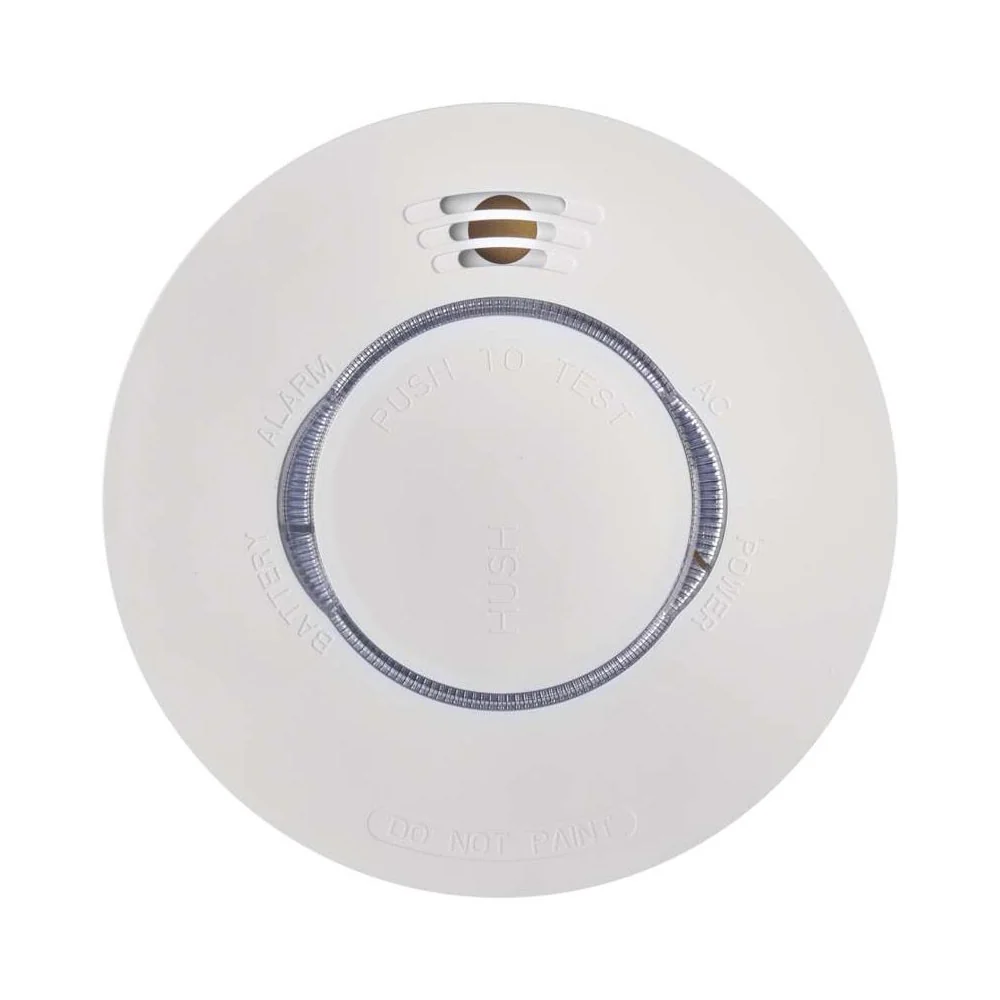

Segnali LED e Loro Significato
• LED verde fisso + LED rosso ogni 40 sec: funzionamento normale

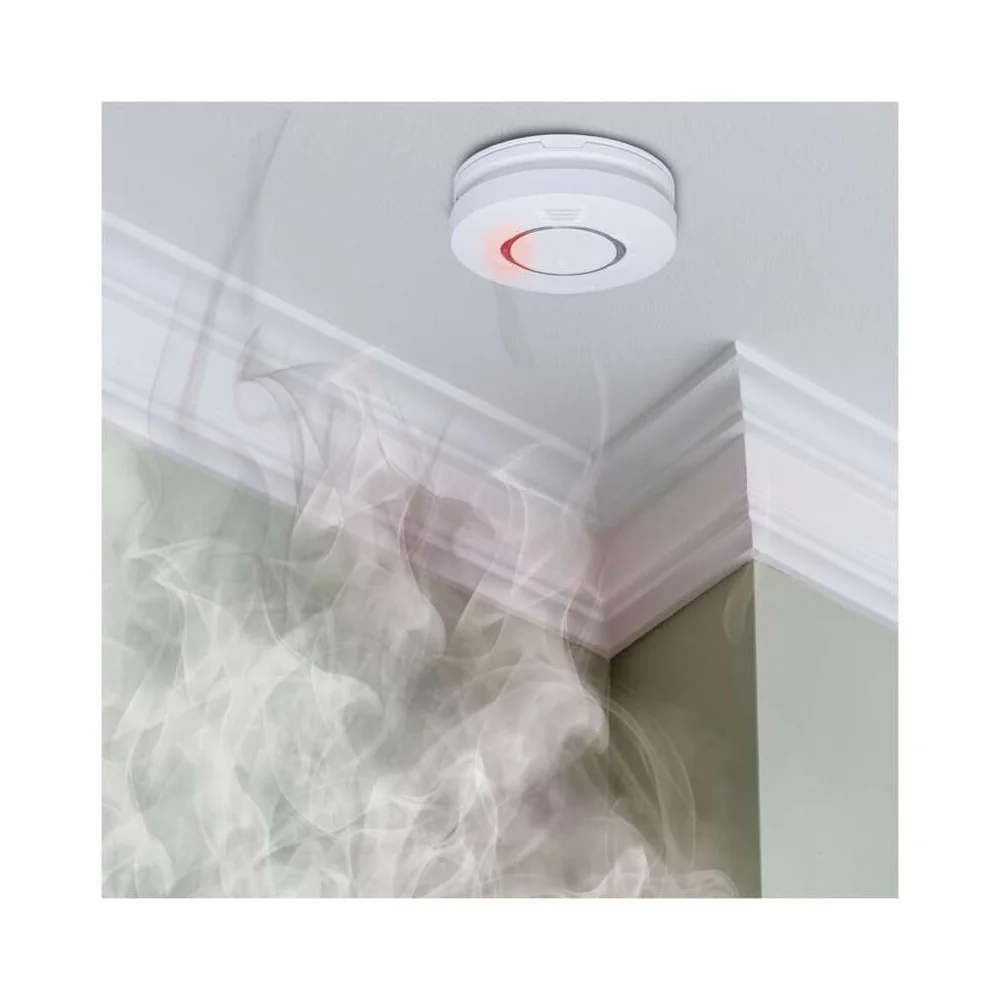

• 3 bip + LED rosso lampeggiante: allarme fumo (1× al secondo)
• 2 bip/flash al secondo: allarme ricevuto via Interconnect (dagli altri rilevatori)
• 1 bip ogni 40 sec + LED verde: stato di errore
• 1 bip + 1 flash rosso ogni 40 sec: batteria backup scarica
Silenziamento Allarme
In caso di falso allarme, premi il pulsante TEST: l'allarme si silenzia per 8 minuti (il LED rosso continua a lampeggiare). Attenzione: se hai più rilevatori interconnessi, devi silenziare ogni dispositivo singolarmente. Dopo 8 minuti, se l'aria non è ancora pulita, l'allarme riprende.
Mai scollegare la batteria o l'alimentazione per fermare l'allarme: il rilevatore smetterebbe di funzionare!
Manutenzione
• Test settimanale: tieni premuto TEST, devi sentire 3 bip
• Pulizia mensile: aspira le aperture con un aspirapolvere
• Batteria backup: sostituisci ogni anno per precauzione (avviso 30 giorni prima)
• Durata sensore: 10 anni dalla produzione (data sul retro)
Documentazione Tecnica
Certificato EN 14604:2005/AC:2008 e conforme al Regolamento Prodotti da Costruzione (CPR).
Documentazione scaricabile:
• Istruzioni d'uso e installazione (PDF)
• Dichiarazione di Conformità CE (PDF)
• Dichiarazione di Prestazione CPR (PDF)
Selezionato dal team Tepla, attivo nel settore elettrico da oltre 50 anni.
Domande Frequenti
Quanti rilevatori posso collegare insieme con il cavo?
Puoi collegare fino a 40 rilevatori su un singolo circuito, con una lunghezza massima del cavo di 150 metri. I rilevatori comunicano attraverso il terminale "I" (Interconnect) che va collegato in serie.
Se scatta l'allarme di un rilevatore, suonano tutti gli altri?
Sì, grazie all'interconnessione cablata. Il rilevatore che rileva il fumo suona 1 bip al secondo, mentre gli altri collegati via Interconnect suonano 2 bip al secondo, così puoi distinguere quale ha rilevato il pericolo.
Che tipo di cavo serve per collegare i rilevatori?
Si consiglia un cavo CYKY a 3 fili piatto. I terminali sul rilevatore sono: L (fase), N (neutro), E (terra) e I (Interconnect). Il filo Interconnect collega tutti i rilevatori in serie.
Cosa succede se manca la corrente?
Il rilevatore continua a funzionare grazie alla batteria 9V di backup inclusa, che ha una durata di circa 5 anni. Quando torni ad avere corrente, il LED verde si riaccende fisso.
Posso installarlo da solo o serve un elettricista?
Serve un elettricista qualificato. Il rilevatore si collega alla rete 220V con cablaggio fisso. L'installazione fai-da-te non è consentita per motivi di sicurezza e conformità normativa.
Come capisco che il rilevatore funziona correttamente?
Il LED verde deve essere acceso fisso (alimentazione OK) e il LED rosso lampeggia una volta ogni 40 secondi (sensore attivo). Puoi anche fare il test manuale: tieni premuto TEST, devi sentire 3 bip.
Come fermo l'allarme se è un falso allarme?
Premi il pulsante TEST: l'allarme si silenzia per 8 minuti. Se hai più rilevatori collegati, devi premere TEST su ognuno separatamente. Mai togliere la batteria o staccare la corrente per zittirlo!
Che differenza c'è tra questo e il modello wireless P56500?
Il P56502 è alimentato a 220V con interconnessione cablata (max 40 unità, 150m), richiede elettricista. Il P56500 è a batteria con interconnessione wireless 433MHz (max 30 unità, 20m), installazione fai-da-te. Per edifici grandi e professionali, meglio il cablato.
Ogni quanto devo sostituire la batteria di backup?
La batteria 9V di backup dura circa 5 anni, ma si consiglia di sostituirla una volta all'anno per precauzione. Il rilevatore ti avvisa 30 giorni prima che si scarichi con 1 bip + 1 flash rosso ogni 40 secondi.
