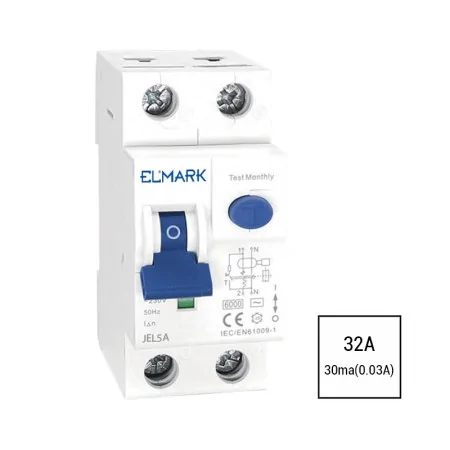

Interruttore Magnetotermico Differenziale 32A 30mA (0,03A) Tipo A Curva C RCBO 2 Moduli 1P+N 6kA | ELMARK 40032A

Interruttore Magnetotermico Differenziale 32A 30mA (0,03A) Tipo A Curva C

L'interruttore magnetotermico differenziale 32A 30mA (0,03A) tipo A ELMARK 40032A è pensato per proteggere i carichi più pesanti in ambito domestico: wallbox per auto elettriche, pompe di calore grandi e impianti con contatore potenziato. Unisce in un unico dispositivo compatto (RCBO) la funzione di salvavita e quella di protezione contro sovraccarichi e cortocircuiti.

Evita scatti durante la ricarica dell'auto e protegge l'impianto da dispersioni verso terra, riducendo il rischio di scosse elettriche. La sensibilità di 30mA interviene rapidamente se la wallbox o l'apparecchio collegato ha un difetto di isolamento, mentre la parte magnetotermica blocca sovraccarichi prolungati e cortocircuiti istantanei.

La curva C è perfetta per carichi con elettronica di potenza che hanno assorbimenti variabili. Il tipo A rileva anche le correnti pulsanti e le piccole componenti continue generate dagli inverter dei caricatori per auto elettriche. Per wallbox con correnti continue elevate potrebbe essere richiesto un tipo B o un modulo aggiuntivo specifico. L'installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.

Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C, è adatto per abitazioni con contatore da 6 kW o superiore, garage, officine e piccole attività. Il potere di interruzione di 6kA lo rende idoneo alla maggior parte degli impianti civili.

Quando Usare un Interruttore Magnetotermico Differenziale 32A

Il magnetotermico differenziale 32A è dimensionato per circuiti fino a circa 7.4 kW a 230V. È l'amperaggio massimo utilizzabile in impianti monofase potenziati:

Wallbox per auto elettriche – Le wallbox domestiche monofase caricano tipicamente a 3.7 kW (16A) o 7.4 kW (32A). Il RCBO 32A 30mA (0,03A) tipo A è l'amperaggio richiesto per la ricarica più veloce possibile in monofase, con un contatore da 6-10 kW.

Pompe di calore aria-acqua – Le pompe di calore per riscaldamento e acqua calda sanitaria possono assorbire 4-6 kW. Una linea dedicata da 32A garantisce margine per i picchi di avviamento del compressore.

Impianti con contatore potenziato – Chi ha aumentato la potenza del contatore a 6 kW o più può sfruttare linee da 32A per carichi importanti senza far scattare il generale.

Officine e laboratori – Compressori, saldatrici e utensili pesanti in monofase possono richiedere fino a 32A. Una protezione dedicata evita di bloccare tutta l'attività in caso di guasto.

Ogni linea protetta dal proprio interruttore garantisce selettività: se la wallbox ha un problema, scatta solo la sua linea senza togliere corrente al resto della casa. Per altri amperaggi consulta gli interruttori magnetotermici differenziali 2 moduli.

Perché Scegliere Tipo A e Curva C

Tipo A – Rileva sia le correnti alternate (AC) sia le correnti pulsanti unidirezionali generate da wallbox, inverter e pompe di calore. Per alcune wallbox con elevate correnti continue potrebbe essere necessario il tipo B o un dispositivo aggiuntivo. La normativa CEI 64-8 richiede almeno il tipo A per le nuove installazioni.

Curva C – Tollera picchi di corrente all'accensione fino a 5-10 volte la corrente nominale senza scattare inutilmente. È adatta a carichi con elettronica di potenza e compressori che hanno assorbimenti variabili.

Potere di interruzione 6kA – Indica la massima corrente di cortocircuito che l'interruttore può interrompere in sicurezza. 6kA è adatto alla maggior parte degli impianti domestici. Per installazioni industriali potrebbe servire un potere di interruzione maggiore.

Installazione nel Quadro Elettrico

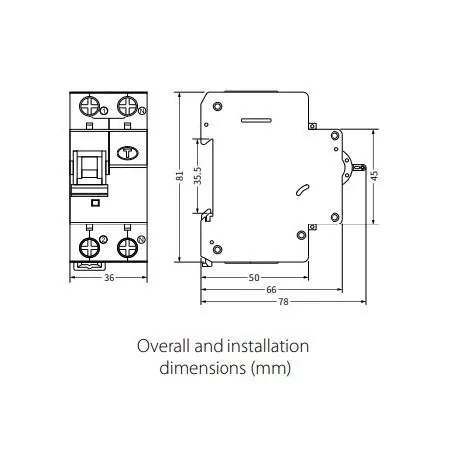

L'interruttore magnetotermico differenziale 32A 30mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). Risparmia spazio rispetto alla combinazione tradizionale differenziale puro + magnetotermico separato che occupa 3 moduli.

È un dispositivo 1P+N: fase e neutro entrano dall'alto ed escono dal basso verso il circuito protetto. Il cavo di alimentazione deve essere dimensionato per almeno 32A (sezione minima 6mm²).

L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per completare il quadro con altri amperaggi, consulta gli interruttori magnetotermici differenziali 2 moduli.

Domande Frequenti

Cerchi altri amperaggi? Consulta tutti gli interruttori magnetotermici differenziali 2 moduli disponibili.

Hai poco spazio nel quadro? Scopri gli interruttori magnetotermici differenziali da 1 modulo che occupano solo 18mm.
