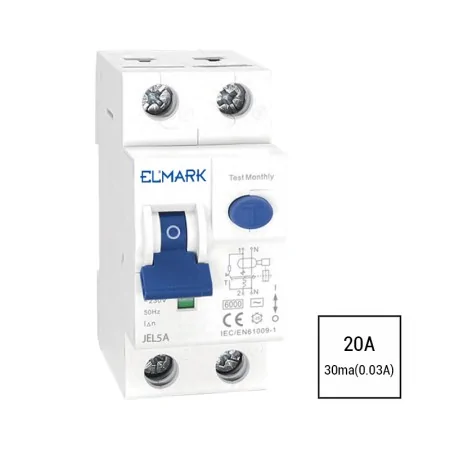

Interruttore Magnetotermico Differenziale 20A 30mA (0,03A) Tipo A Curva C RCBO 2 Moduli 1P+N 6kA | ELMARK 40020A
Questo interruttore magnetotermico differenziale 20A 30mA (0,03A) tipo A curva C (RCBO) protegge climatizzatori, boiler e scaldabagni da sovraccarichi, cortocircuiti e dispersioni verso terra, unendo in un solo dispositivo la funzione di magnetotermico e salvavita. Con 20A di portata gestisce fino a 4.6 kW, l'amperaggio giusto per apparecchi che consumano più di una normale presa ma meno di un forno. La curva C tollera i picchi di spunto dei compressori dei climatizzatori, mentre il tipo A rileva anche le correnti pulsanti generate dalle schede elettroniche di questi apparecchi. Il montaggio su guida DIN a 2 moduli permette di installarlo facilmente. Conforme IEC/EN 61009-1. Scopri tutta la serie.
Interruttore Magnetotermico Differenziale 20A 30mA (0,03A) Tipo A Curva C
L'interruttore magnetotermico differenziale 20A 30mA (0,03A) tipo A ELMARK 40020A è pensato per proteggere apparecchi fissi ad alto consumo come climatizzatori, boiler elettrici e scaldabagni. Unisce in un unico dispositivo compatto (RCBO) la funzione di salvavita e quella di protezione contro sovraccarichi e cortocircuiti.
Evita scatti continui all'avvio del compressore e protegge l'impianto da dispersioni verso terra, riducendo il rischio di scosse elettriche. La sensibilità di 30mA interviene rapidamente se l'apparecchio ha un difetto di isolamento, mentre la parte magnetotermica blocca sovraccarichi prolungati e cortocircuiti istantanei.
La curva C è perfetta per apparecchi con compressore (climatizzatori, pompe di calore piccole) che hanno un forte picco di corrente all'avvio. Il tipo A rileva anche le correnti pulsanti generate dalle schede elettroniche di inverter e climatizzatori moderni, dove il vecchio tipo AC potrebbe non intervenire. L'installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.
Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C, è adatto per abitazioni, uffici e locali commerciali. Il potere di interruzione di 6kA lo rende idoneo alla maggior parte degli impianti civili.
Quando Usare un Interruttore Magnetotermico Differenziale 20A
Il magnetotermico differenziale 20A è dimensionato per circuiti fino a circa 4.6 kW a 230V. È l'amperaggio giusto per apparecchi fissi che hanno bisogno di una linea dedicata:
Climatizzatori e condizionatori – Un climatizzatore mono split da 9000-12000 BTU assorbe tipicamente 1-1.5 kW, ma ha picchi di spunto all'avvio del compressore. Il 20A gestisce anche modelli più potenti fino a 18000 BTU con margine di sicurezza.
Boiler elettrici – Gli scaldabagni elettrici da 50-100 litri hanno resistenze da 1.2 a 2 kW. Una linea dedicata con RCBO 20A 30mA protegge l'apparecchio e le persone senza far scattare il resto dell'impianto.
Pompe di calore piccole – Le pompe di calore aria-aria per riscaldamento e raffrescamento fino a 4 kW rientrano perfettamente nel dimensionamento del 20A.
Asciugatrici a condensazione – Le asciugatrici elettriche a condensazione consumano tipicamente 2-2.5 kW. Una linea dedicata evita di sovraccaricare le prese cucina.
Ogni linea protetta dal proprio interruttore garantisce selettività: se il climatizzatore ha un problema, scatta solo la sua linea senza togliere corrente al resto della casa. Per altri amperaggi consulta gli interruttori magnetotermici differenziali 2 moduli.
Perché Scegliere Tipo A e Curva C
Tipo A – Rileva sia le correnti alternate (AC) sia le correnti pulsanti unidirezionali generate da apparecchi elettronici: inverter dei climatizzatori, schede di controllo dei boiler, alimentatori delle pompe di calore. La normativa CEI 64-8 richiede il tipo A per le nuove installazioni.
Curva C – Tollera picchi di corrente all'accensione fino a 5-10 volte la corrente nominale senza scattare inutilmente. È fondamentale per i compressori che all'avvio assorbono molta più corrente di quella nominale.
Potere di interruzione 6kA – Indica la massima corrente di cortocircuito che l'interruttore può interrompere in sicurezza. 6kA è adatto alla maggior parte degli impianti domestici e commerciali.
Installazione nel Quadro Elettrico

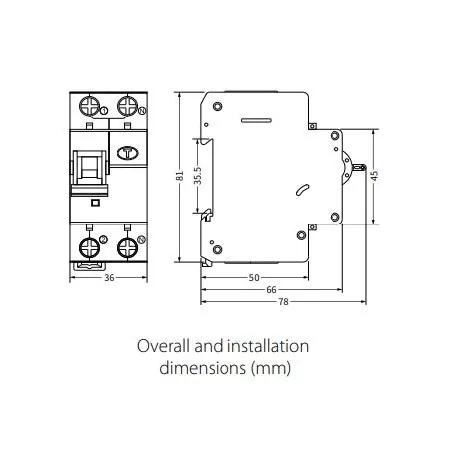

L'interruttore magnetotermico differenziale 20A 30mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). Risparmia spazio rispetto alla combinazione tradizionale differenziale puro + magnetotermico separato che occupa 3 moduli.

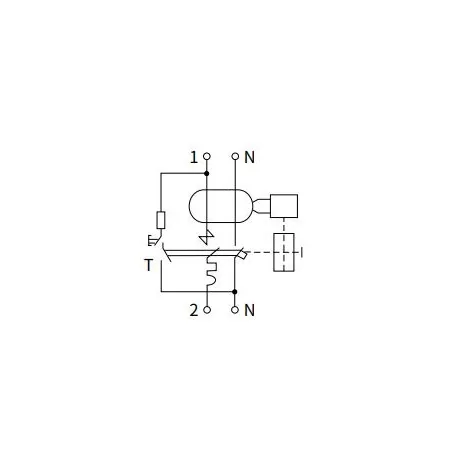

È un dispositivo 1P+N: fase e neutro entrano dall'alto ed escono dal basso verso il circuito protetto. Il cavo di alimentazione del climatizzatore o del boiler deve essere dimensionato per almeno 20A (sezione minima 2.5mm², consigliata 4mm² per tratte lunghe).
L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per completare il quadro con altri amperaggi, consulta gli interruttori magnetotermici differenziali 2 moduli.
Domande Frequenti
Il 20A va bene per il climatizzatore?
Sì, il 20A 30mA è l'amperaggio consigliato per climatizzatori mono split fino a 18000 BTU. Gestisce i picchi di spunto del compressore e protegge sia l'apparecchio sia le persone. Per climatizzatori più grandi o multi split potrebbe servire un 25A o un'alimentazione trifase.
Perché il salvavita scatta quando parte il climatizzatore?
I compressori dei climatizzatori hanno un forte picco di corrente all'avvio (corrente di spunto). Se il salvavita è sottodimensionato o di tipo AC invece che tipo A, può scattare. Il tipo A curva C da 20A è progettato per tollerare questi picchi senza scattare inutilmente.
Quanti moduli occupa e quanti kW regge?
Occupa 2 moduli DIN (36mm). A 230V può proteggere carichi fino a circa 4.6 kW (20A × 230V = 4600W). È l'amperaggio ideale per climatizzatori, boiler elettrici, scaldabagni e piccole pompe di calore.
Cerchi altri amperaggi? Consulta tutti gli interruttori magnetotermici differenziali 2 moduli disponibili.
Hai poco spazio nel quadro? Scopri gli interruttori magnetotermici differenziali da 1 modulo che occupano solo 18mm.
