Interruttore Magnetotermico Differenziale 6A 300mA Tipo A Curva C

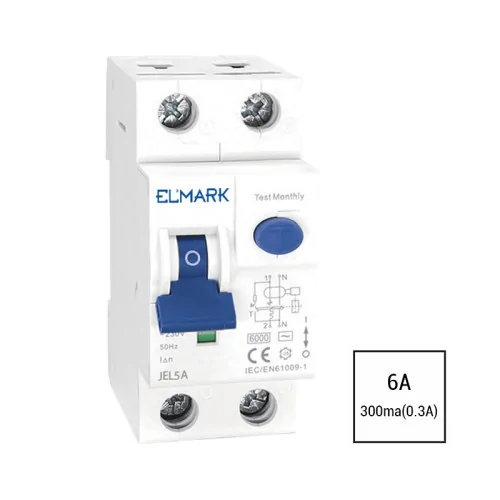

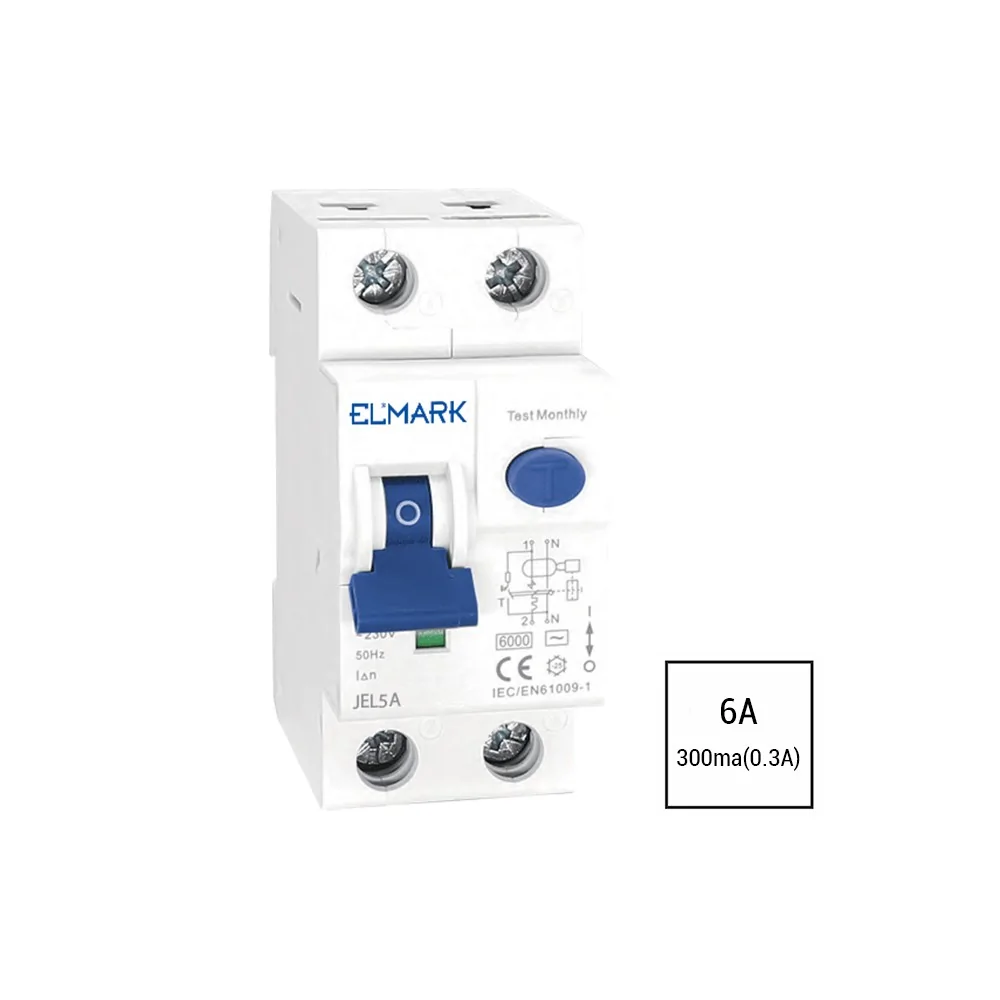

L'interruttore magnetotermico differenziale 6A 300mA (0,3A) tipo A ELMARK 40012A è un RCBO pensato per la protezione generale dell'impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA ha una funzione diversa: rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.

Questo tipo di protezione viene installato a monte dell'impianto o di sottoquadri, dove non è necessaria la sensibilità elevata del salvavita ma serve comunque una protezione differenziale contro i guasti verso terra. La parte magnetotermica protegge da sovraccarichi e cortocircuiti fino a 6A.

Il tipo A rileva anche le correnti pulsanti generate da apparecchi elettronici moderni, mentre la curva C tollera i picchi di corrente all'avvio di trasformatori e piccoli carichi. L'installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.

Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.

Quando Usare un Interruttore Magnetotermico Differenziale 300mA

Il magnetotermico differenziale 300mA ha applicazioni specifiche dove la protezione 30mA non è richiesta o non è adatta:

Protezione generale a monte – Si installa come interruttore generale del quadro, a monte dei salvavita 30mA delle singole linee. Garantisce selettività: se c'è una dispersione grave, scatta prima il 30mA della linea interessata. Il 300mA interviene solo se la dispersione totale supera la sua soglia.

Protezione antincendio – La normativa CEI 64-8 richiede in alcuni casi una protezione differenziale ≤300mA per prevenire incendi da correnti di dispersione. Il RCBO 6A 300mA è adatto per circuiti ausiliari e linee di servizio.

Sottoquadri e dorsali – Negli impianti strutturati con più quadri, il 300mA protegge la linea che alimenta un sottoquadro senza scattare per le piccole dispersioni fisiologiche dell'impianto a valle.

Ambienti industriali leggeri – Officine, magazzini e laboratori dove i circuiti ausiliari (illuminazione di emergenza, segnalazione) non richiedono protezione 30mA ma devono comunque essere protetti.

Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.

Differenza tra 30mA e 300mA

30mA (0,03A) = Salvavita – Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali (prese, luci) secondo la norma CEI 64-8.

300mA (0,3A) = Protezione generale/antincendio – NON protegge le persone (la soglia è troppo alta). Protegge l'impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell'impianto o per linee dove non serve la protezione persone.

In un impianto ben progettato si usano entrambi: 300mA come generale a monte, 30mA sulle singole linee terminali. Questo garantisce selettività: scatta prima il dispositivo più vicino al guasto.

Installazione nel Quadro Elettrico

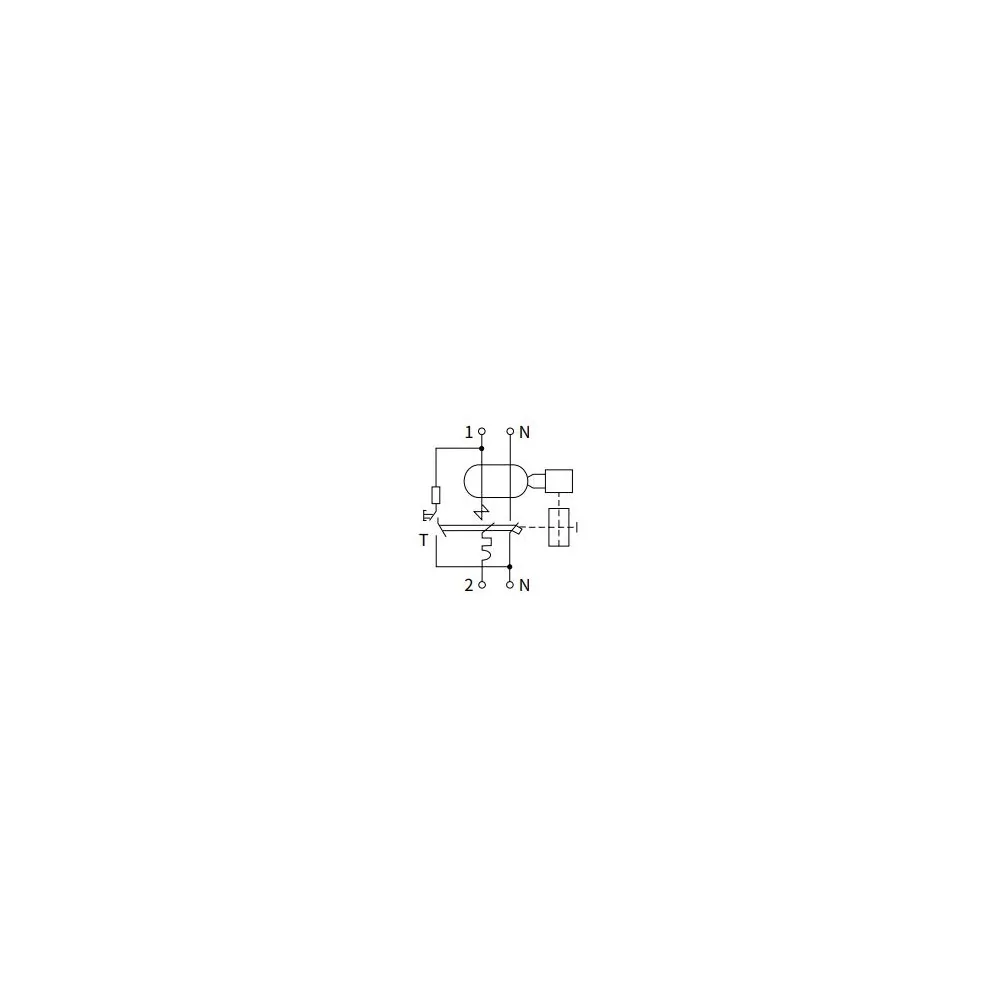

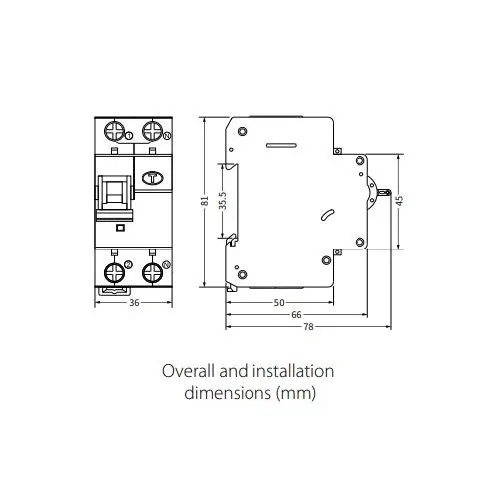

L'interruttore magnetotermico differenziale 6A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall'alto ed escono dal basso.

Viene tipicamente posizionato a monte del quadro, subito dopo il contatore o l'interruttore generale. Il pulsante di test va premuto periodicamente per verificare il corretto funzionamento.

L'installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.
