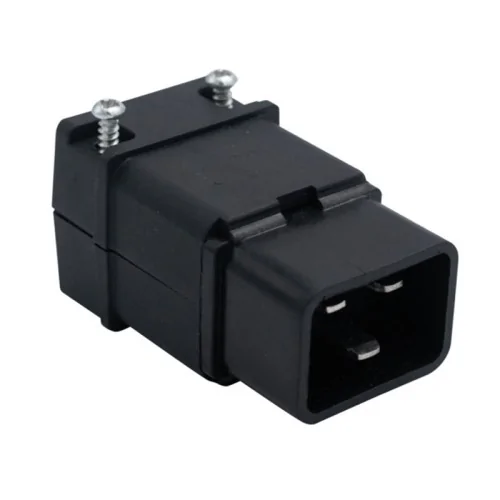

Spina C20 16A 250V Tripolare Volante IEC 60320 Montaggio su Cavo con Guidacavo | 38.2005010
Devi costruire un cavo di alimentazione ad alta potenza o sostituire una spina danneggiata su un server o UPS? Questa spina C20 16A 250V è il connettore maschio IEC 60320 che si inserisce nella presa C19 delle apparecchiature da 16A. Montaggio volante su cavo: apri il corpo, colleghi i tre conduttori ai morsetti a vite, chiudi e il guidacavo integrato blocca tutto. Corpo in PA66 (nylon tecnico) resistente al calore fino a +70°C. Contatti in ottone. La spina C20 16A è il complemento della presa C19: insieme formano la coppia standard per data center, armadi rack e UPS da 3000VA in su.
Spina C20 16A: Il Connettore Maschio per Alimentazioni ad Alta Potenza
La spina C20 16A è il connettore maschio dello standard IEC 60320 per alimentazioni fino a 16A a 250V. Si riconosce dai tre pin rettangolari disposti a T rovesciata, più grandi rispetto alla classica spina C14 dei PC. La C20 si inserisce nella presa C19 femmina e insieme formano la coppia standard per apparecchiature ad alta potenza: server, UPS, PDU, apparecchiature industriali e medicali.
Questa spina è volante, cioè si monta direttamente su cavo. Non è da pannello e non è da incasso. Serve per costruire cavi personalizzati, adattatori, prolunghe ad alta potenza e sostituire spine danneggiate sui cavi esistenti.
Spina C20 16A: Come Si Monta su Cavo
Il montaggio è identico alla presa C19: sviti le viti del corpo, apri le due metà, trovi tre morsetti a vite contrassegnati fase (L), neutro (N) e terra (PE). Spelli i conduttori, li inserisci nei morsetti, stringi le viti. Richiudi il corpo e il guidacavo integrato blocca la guaina esterna del cavo impedendo che si sfili. I terminali a vite accettano conduttori flessibili da 0.75mm² a 2.5mm². Per sfruttare i 16A usa un cavo H05VV-F 3G2.5mm².
Il corpo è in PA66 (nylon tecnico), resistente al calore da -40°C a +70°C. I contatti sono in ottone pieno. Una spina C20 16A costruita per ambienti professionali dove il connettore deve reggere carichi pesanti senza scaldare.
Spina C20 16A e Presa C19: La Coppia per Data Center e UPS
La spina C20 16A e la presa C19 lavorano sempre in coppia. Nei data center la trovi ovunque: il cavo che va dalla PDU al server ha la C20 da un lato e la C19 dall'altro. Nell'UPS da 3000VA in su, le uscite sono quasi sempre C20 e il cavo verso l'apparecchiatura finisce con una C19. Se devi realizzare un cavo C20-C19 su misura, ti servono entrambi i connettori volanti.
Un altro uso molto comune è l'adattatore C20-Schuko: monti la spina C20 16A da un lato e una presa Schuko dall'altro per collegare un UPS con uscita C20 a dispositivi con spina standard. Per la presa C19 e i cavi già pronti, vedi la sezione cavi di alimentazione.
Domande Frequenti
Che differenza c'è tra spina C20 e spina C14?
La C14 è la classica spina dei cavi per PC e monitor: 10A massimo. La C20 è più grande, ha pin rettangolari disposti a T rovesciata e arriva a 16A. La C20 si inserisce nella presa C19, la C14 nella presa C13. Non sono intercambiabili: fisicamente non entrano l'una nell'altra.
In quale presa si inserisce la C20?
Nella presa C19 femmina. La coppia C20 (maschio) + C19 (femmina) è lo standard IEC 60320 per alimentazioni fino a 16A 250V. Se ti serve anche la presa C19 volante, la trovi nella stessa sezione cavi di alimentazione con codice 38.1005010.
Che cavo devo usare con questa spina C20?
Per sfruttare i 16A usa un cavo H05VV-F 3G2.5mm² (tre conduttori da 2.5mm²). Per carichi fino a 10A basta un 3G1.5mm². I morsetti a vite accettano conduttori da 0.75mm² a 2.5mm². Il cavo deve essere tripolare: fase, neutro e terra.
Posso fare un adattatore C20-Schuko?
Sì, è uno degli usi più comuni. Da un lato monti questa spina C20, dall'altro una presa Schuko: ottieni un adattatore per collegare apparecchiature con ingresso C19 a una rete con prese standard. Assicurati che il cavo sia adeguato alla corrente (3G2.5mm² per 16A).
Il corpo è in ABS o in PA66?
In PA66, che è nylon tecnico. Resiste al calore molto meglio dell'ABS: temperatura di esercizio da -40°C a +70°C. Importante nei data center e negli armadi rack dove le temperature possono essere elevate.
Serve saldatura per il montaggio?
No, il collegamento è a morsetti a vite. Spelli i conduttori, li inserisci nei morsetti contrassegnati L, N e PE, stringi le viti con un cacciavite. Nessuna saldatura, nessun attrezzo speciale.
Vedi tutti i cavi e connettori di alimentazione disponibili.
